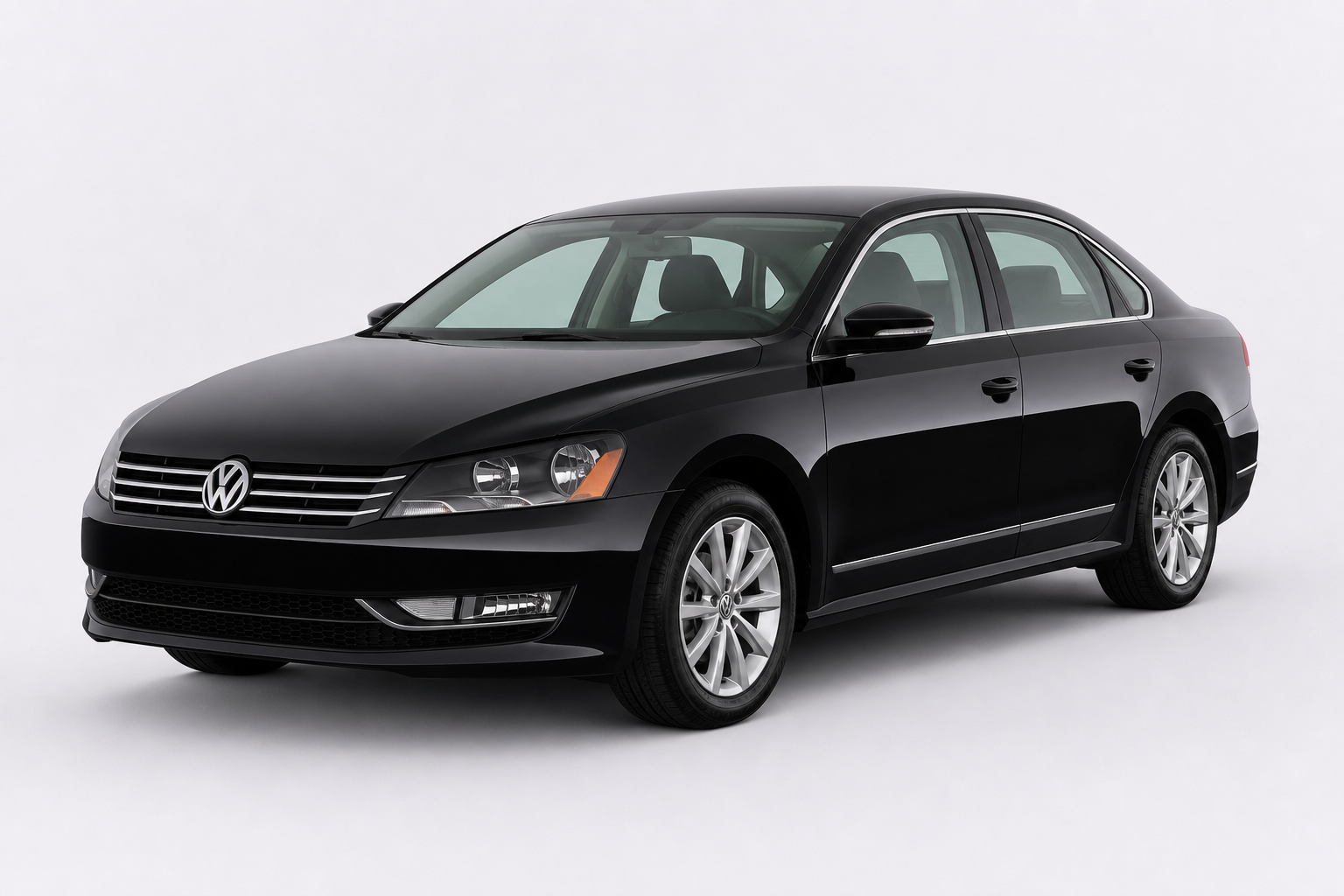

BT-Link — Bluetooth адаптер для штатной магнитолы. Здесь можно скачать прошивку и ознакомиться с инструкцией по установке адаптера bluetooth в автомобиль VW Passat B7 2011, 2012, 2013, 2014, 2015.


Здесь можно скачать прошивку и ознакомиться с инструкцией для VW Passat B7 2011-2015

Инструкция по установке модуля

Для подключения модуля BT-Link необходимо получить доступ к разъему штатной магнитолы. Необходимо вытащить магнитолу.

1. Снять магнитолу

Перед выполнение работ необходимо:

  • отключить зажигание и все потребители электричества, извлечь ключ из замка зажигания;
  • извлечь CD из магнитолы

Извлечение магнитолы:

  1. С помощью пластикового съемного клинка аккуратно снимите пластиковую крышку центральной консоли.
  2. Отсоедините разъем от крышки центральной консоли.
  3.  Открутить 4 винта, которые держат магнитолу в посадочном слоте.
  4.  Извлечь магнитолу, потянув как указано стрелками на рисунке.



2. Подключить модуль BT-Link

Отключить разъем помеченный цифрой 1 штатной магнитолы: сжать механизм блокировки разъема как указано стрелками.

Затем поверните стопорную штангу вверх в направлении стрелки и отсоедините разъем.

Установить разъем A жгута кабеля модуля Bt-Link в магнитолу, к разъему B жгута модуля подключить штатную розетку магнитолы. Получится переходное соединение.

3. Установить магнитолу на штатное место

Соберите в обратном порядке.
