VW Touareg 2003 — 2009

BT-Link — Bluetooth адаптер для штатной магнитолы. Здесь можно скачать прошивку и ознакомиться с инструкцией по установке адаптера bluetooth в автомобиль VW Touareg 2003, 2004, 2005, 2006, 2007, 2008, 2009.


Здесь можно скачать прошивку и ознакомиться с инструкцией для VW Touareg 2003-2009

Инструкция по установке модуля

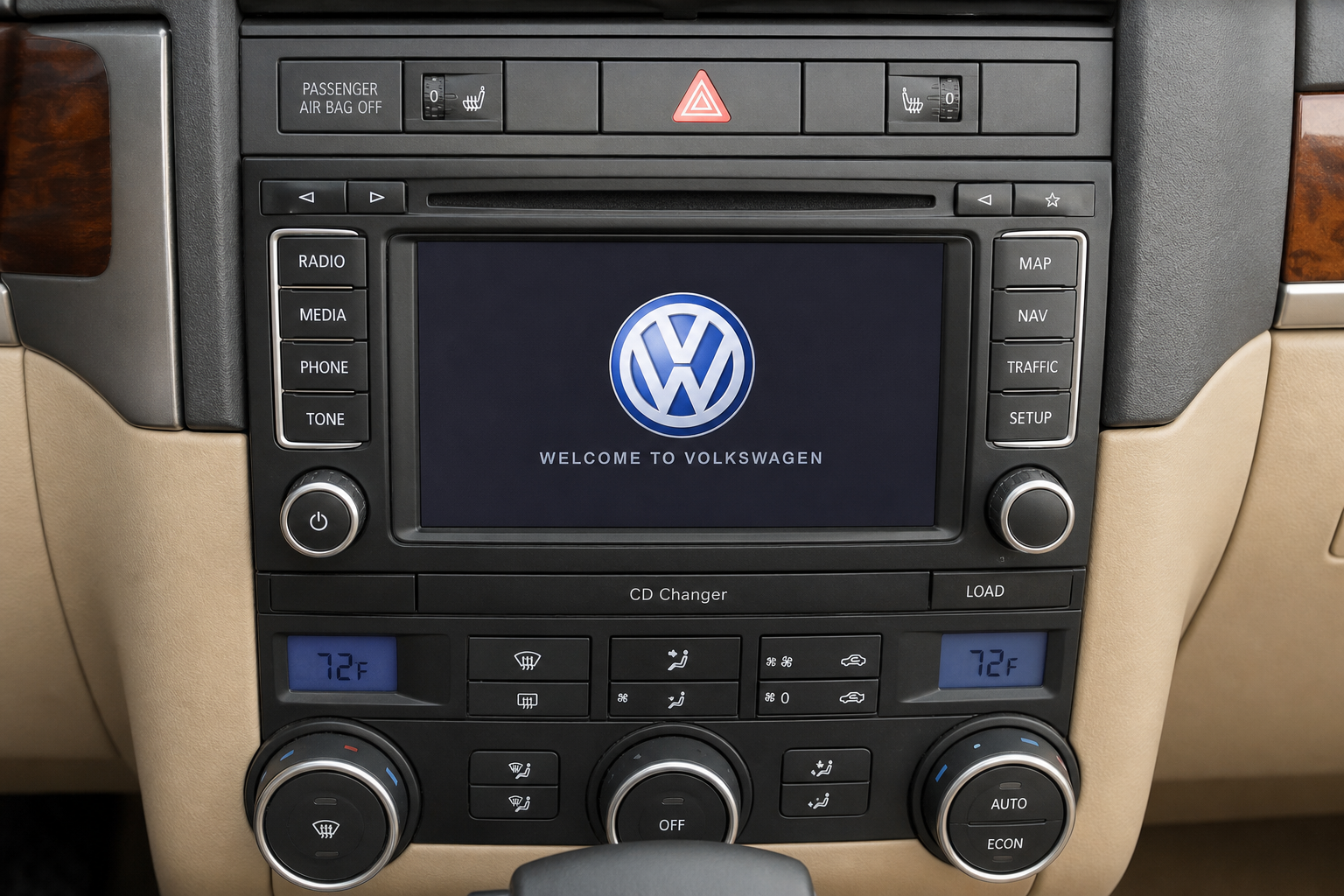

Для подключения модуля BT-Link необходимо получить доступ к разъему штатной магнитолы. Необходимо вытащить магнитолу.

1. Снять магнитолу

Перед выполнение работ необходимо:

  • отключить зажигание и все потребители электричества, извлечь ключ из замка зажигания;
  • извлечь CD из магнитолы

Извлечение магнитолы:

  1. установить съемники T10057 в слоты слева и справа от радиоприемника, пока они не защелкнутся (слоты обозначены стрелками на картинке)



  1. Потянуть съемники на себя. Магнитола выйдет из своего посадочного места.



2. Подключить модуль BT-Link

Отключить разъем штатной магнитол: сжать механизм блокировки разъема как указано стрелками.

Затем поверните стопорную штангу вверх в направлении стрелки и отсоедините разъем.

Установить разъем A жгута кабеля модуля Bt-Link в магнитолу, к разъему B жгута модуля подключить штатную розетку магнитолы. Получится переходное соединение.

3. Установить магнитолу на штатное место

Соберите в обратном порядке.
